Bant Dren, inşaat mühendisliğinde ve zemin mekaniğinde, özellikle yumuşak, sıkışabilir ve suya doygun killi zeminlerin iyileştirilmesi amacıyla kullanılan prefabrik bir drenaj malzemesidir. Uluslararası literatürde Wick Drain veya Prefabricated Vertical Drain (PVD) (Prefabrik Düşey Dren) olarak adlandırılır.
Bant drenlerin temel amacı, bu tür zeminlerde yıllarca sürebilecek olan konsolidasyon (oturma) sürecini, suyun dışarı çıkış yolunu kısaltarak aylar mertebesine indirmektir.
Bant Drenin Yapısı
Bant drenler genellikle iki ana bileşenden oluşur ve bir şerit (bant) şeklindedir:
-
Çekirdek (Core): Genellikle polipropilen veya polietilenden üretilen, plastik esaslı iç kısımdır. Bu kısım, suyun boylamasına rahatça akabilmesini sağlayan kanallara veya yivli bir yapıya sahiptir.
-
Filtre Kılıfı (Filter Jacket): Çekirdeği saran, dokunmamış (non-woven) geotekstil bir kumaştır. Bu kılıf, suyun drenin içine girmesine izin verirken, zemin parçacıklarının (ince tanelerin) içeri girip kanalları tıkamasını engeller.
Tipik Boyutlar: Genellikle 10 cm genişliğinde ve yaklaşık 3-4 mm kalınlığındadır. Rulolar halinde tedarik edilir.
Çalışma Prensibi
Yumuşak killi zeminlerin geçirimliliği çok düşüktür. Bu zeminlerin üzerine ağır bir yapı (Yol dolgusu, bina vb.) inşa edildiğinde, zemin gözeneklerindeki su (boşluk suyu) dışarı çıkmak ister. Ancak geçirimlilik düşük olduğundan bu suyun dışarı çıkması ve zeminin sıkışması yıllarca sürebilir. Bu süre zarfında yapıda düzensiz oturmalar ve hasarlar meydana gelebilir.
Bant drenler bu sorunu şu şekilde çözer:
-
Yolun Kısaltılması: Normalde suyun zemin yüzeyine çıkmak için dikey olarak onlarca metre yol kat etmesi gerekirken, bant drenler çakıldığında su en yakındaki drene doğru dikey olarak değil, yatay (radyal) olarak hareket eder.
-
Hızlandırma: Drenler arası mesafe (genellikle 1.5 - 3 metre) çok kısa olduğu için suyun drenaja ulaşma süresi radikal bir şekilde kısalır. Drene ulaşan su, plastik çekirdekteki kanallar vasıtasıyla hızla zemin yüzeyine dikey olarak taşınır.
Uygulama Yöntemi
Bant dren uygulaması genellikle bir ön yükleme (sürşarj) işlemi ile birlikte yürütülür:
-
Uygulama Alanının Hazırlanması: Zemin yüzeyine genellikle bir kum drenaj tabakası serilir. Bu tabaka, drenlerden yukarı çıkan suyun yatay olarak alandan uzaklaştırılmasını sağlar.
-

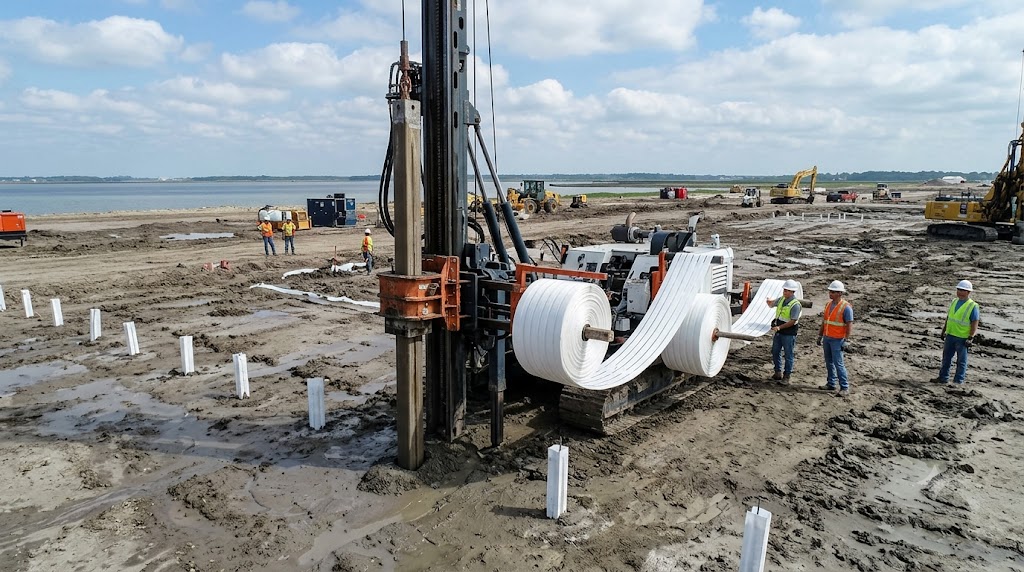

Dren Çakılması: Özel bant dren çakma makineleri kullanılır. Dren, mandrel adı verilen koruyucu bir çelik boru içerisine yerleştirilir. Mandrel, zemin tipine göre statik veya dinamik (vibrasyonlu) bir güçle istenen derinliğe kadar zemine sürülür.
-
Mandrelin Çekilmesi: İstenen derinliğe ulaşıldığında, drenin alt ucundaki bir tapa (ankraj plakası) drenin zemin içinde kalmasını sağlar ve mandrel geri çekilir.
-
Drenin Kesilmesi: Mandrel yüzeye çıktığında, dren yüzeyin biraz üzerinden kesilir ve bir sonraki noktaya geçilir.
-
Ön Yükleme: Drenler çakıldıktan sonra, zemin üzerine projelendirilen nihai yapının yüküne eşit veya ondan daha fazla bir toprak dolgu (sürşarj) yapılır. Bu yük, boşluk suyunun drenlere doğru hareket etmesini sağlar.
Kullanım Alanları
Bant drenler, hızlı oturma ve taşıma kapasitesi artışı gereken şu projelerde kullanılır:
-
Karayolu ve Demiryolu Dolguları: Yumuşak zeminler üzerine yapılacak yolların temelinde.
-
Havalimanı Pistleri ve Liman Sahaları: Büyük ve ağır alanların ön konsolidasyonunda.
-
Endüstriyel Tesisler ve Depolama Tankları: Ağır yük taşıyacak zeminlerin iyileştirilmesinde.
-
Kıyı Dolgu Alanları (Land Reclamation): Denizden kazanılan yumuşak zeminlerin sıkıştırılmasında.
-
Bina Temelleri: Derin temel gerektirmeyen, ancak oturma sorunu olan az katlı binaların altında.
Avantajları
-
Zaman Tasarrufu: Yıllarca sürecek oturmayı birkaç aya indirir.
-
Ekonomik: Diğer zemin iyileştirme yöntemlerine (örneğin taş kolon, derin karıştırma) göre daha düşük maliyetlidir.
-
Yüksek Derinlik: 40-50 metre derinliklere kadar uygulanabilir.
-
Çevre Dostu: Kum drenlere göre daha az doğal malzeme (kum) gerektirir ve toprağı daha az örseler.
-
Hızlı Uygulama: Günde binlerce metre dren çakılabilir.
-
Güvenilirlik: Prefabrik olduğu için drenaj kapasitesi fabrikada garanti altındadır.
